EN 60204-1 (sicurezza dei macchinari – Equipaggiamento elettrico delle macchine: requisiti generali)
EN 61439-1 (Switchgear e ControlGear Assemblys a bassa tensione: Regole generali)
EN 61180 (tecniche di test ad alta tensione per apparecchiature a bassa tensione)
EN 50191 (erezione e funzionamento delle apparecchiature di test elettrica)EN 60974-4 (apparecchiatura di saldatura ad arco: ispezione periodica e
Test)
EN 50678/Din VDE 0701 (procedura generale per verificare l’efficacia delle misure di protezione delle apparecchiature elettriche dopo la riparazione)
EN 50699/Din VDE 0702 (test ricorrente di apparecchiature elettriche) = EN 61557-1 (apparecchiatura per il test, misurazione o monitoraggio di
Misure protettive: requisiti generali)
EN 61557-2 (resistenza all’isolamento)
EN 61557-3 (impedenza del loop)
EN 61557-4 (resistenza della connessione terrestre e legame equipotenziale)
EN 61557-6 (efficacia di RCD)
EN 61557-7 (sequenza di fase)
EN 61557-10 (apparecchiature di misurazione combinate per test, misurazione o monitoraggio delle misure protettive)
EN 61557-11 (efficacia di RCM)
EN 61557-14 (apparecchiature per testare la sicurezza dell’elettrica
Attrezzatura di macchinari)
EN 61557-16 (apparecchiature per testare l’efficacia delle misure di protezione delle apparecchiature elettriche e/o delle attrezzature elettriche mediche)
Sicurezza:
EN/IEC 61010-1: 2010 (terza edizione) (requisiti di sicurezza per le apparecchiature elettriche per la misurazione, il controllo e l’uso di laboratorio-Requisiti generali)
EN/IEC 61010-2-30: 2010 (Requisiti di sicurezza per le apparecchiature elettriche per la misurazione, il controllo e l’uso di laboratorio-Requisiti particolari per le apparecchiature con circuiti di test o misurazione)
EN/IEC 61010-31: 2015 (requisiti di sicurezza per i gruppi di sonda portatili e manipolati a mano per test elettrici e misurazione)
EN/IEC 61010-2-34: 2017 e EN/IEC 61010-2-34: 2021
(Requisiti di sicurezza per le apparecchiature di misurazione per la resistenza all’isolamento e le apparecchiature di prova per la resistenza elettrica)
EMC:
EN 61326-1: 2013 (ambiente industriale)Alimentazione 230 V +10 %/-15 % o 240V +6 %/-10 %, 50 Hz Durata batterie 15h Display 4.3″ TFT LCD a colori touch screen Memoria Interna Interfaccia PC USB Sicurezza IEC/EN 61010-1, doppio isolamento Temperatura Operativa 0 ÷ 30°C Categoria di misura CAT III 600V / CAT IV 300 V Grado di protezione IP IP65 (chiuso) e IP40 (Aperto) Grado di inquinamento 2 Normativa di riferimento IEC/EN60204-1 e IEC/EN61439-1-2
IEC/EN 61557-1-2-3-4-5-6-7Dimensioni Quadro Test (L x W x H): 405 x 330 x 180 mm Peso 11.6 kg - Continuità dei conduttori di protezione con corrente 200mA, 10A e 25A (2 o 4 fili)
- Rigidità dielettrica con tensione di prova selezionabile da 250V a 5100V AC (adattare HV5100) Isolamento con tensione 50, 100, 250, 500, 1000VDC
- Resistenza Globale di Terra senza intervento del differenziale (Ra)
- Impedenza di Linea/Loop, FaseFase, Fase-Neutro, Fase-PE
- Corrente di cortocircuito presunta
- Selezione del Tipo di Fusibili e Magnetotermico per OK / NO OK su misure d’ Impedenza
- Test RCD di tipo A, AC, F, B, B+ e EV (6mA AC e DC per colonnine di ricarica elettriche)
- Corrente di prova tipo A, AC e F max 1A
- Tensione di contatto
- Tempo di intervento RCD tipo Generali, Selettivi e Ritardati
- Corrente di intervento RCD (Prova rampa)
- Test Automatico per RCD ( x1/2, x1, x5 e Rampa)
- Caduta di tensione nella linea inclusa Zref (impedenza di riferimento)
- Misura di Tensione in TRMS tra L-N L-Pe e N-Pe
- Potenza tramite morsetto esterno (S, P, Q, PF, cos J)
- Misura di Frequenza
- Test IMD
- Test RCM
- Tensione residua
- Tempo residuo
- Corrente di carico
- Corrente di perdita
- Touch correnter
- Tensione e thd
- Potenza tramite morsetto esterno (S, P, Q, PF, cos J)
- Tensione Pelv
- Tensione Selv
- Controllo della tensione
- Fornitura DC di tensione
- Documentazione e test funzionali
- Senso ciclico delle fasi
- Test con uso di puntale remoto Commander
- Help on line a display

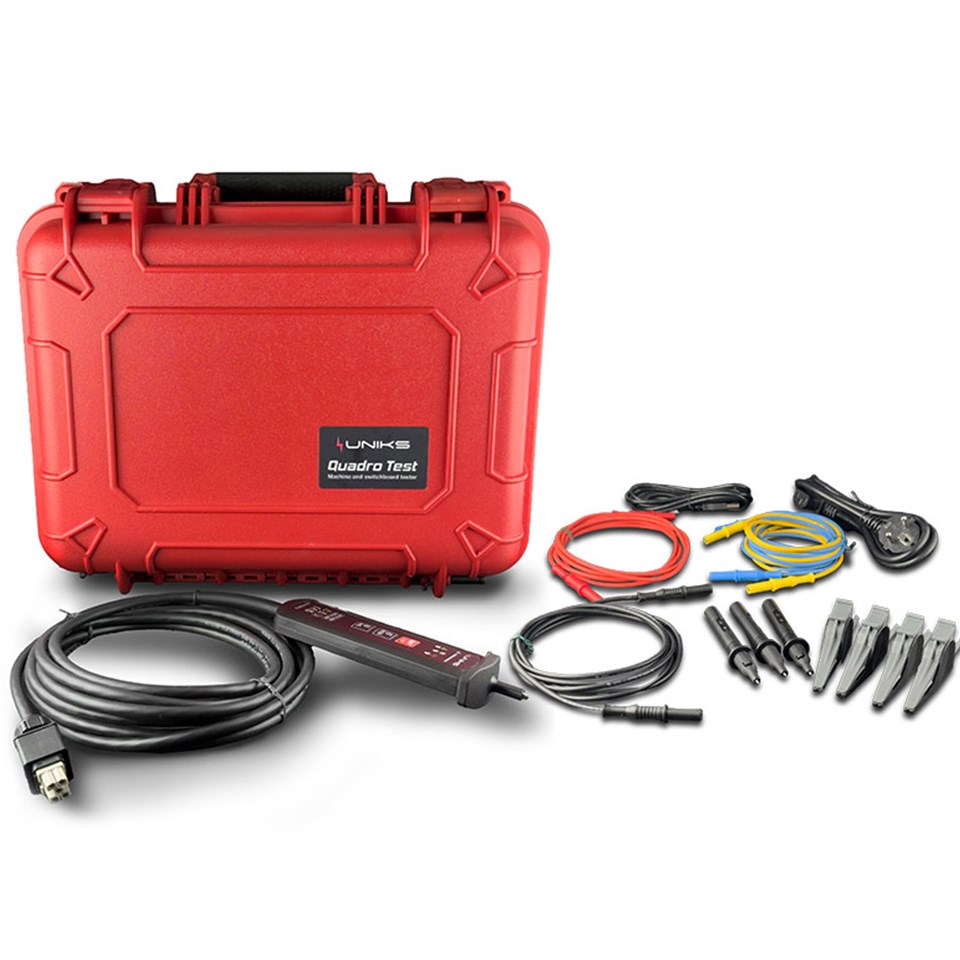

Accessori in dotazione
Quadro Test• Cavo di alimentazione IEC – Schuko, 1,8 m
• Cavo di alimentazione IEC – CH, 2,0 m
• Cavo di alimentazione IEC – GB, 1,8 m
• Cavo di alimentazione IEC – IT, 1,8 m
• Comandante CM-204, 5 m
• Cavo di misura, banana da 4 mm su entrambi i lati, 2,5 mm2, giallo, 2 m = Cavo di misura, banana da 4 mm su entrambi i lati, 2,5 mm2, nero, 2 m = Cavo di misura, banana da 4 mm su entrambi i lati, 0,75 mm2, blu 2 m
• Puntale, banana da 4 mm su entrambi i lati, 0,75 mm2, rosso 2 m = Puntale di prova 600 V CAT IV, 36 A, 3 pezzi
• Pinza a coccodrillo 600V CAT IV, 36A, 4 pz
• Borsa morbida per accessori
• Cavo USB
• Libretto del manuale utente
HV5100 Accessori di Serie
• Adattatore ad alta tensione HV5100 con cavo di rete/comunicazione fisso da 1,8 m
• Pistola di prova HV SP02 senza interruttore “START”, con cavo da 2 m, 2 pz
• Pedale P-204 con cavo da 3 m
• Borsa morbida per accessori
• Istruzioni di sicurezza Adattatore ad alta tensione

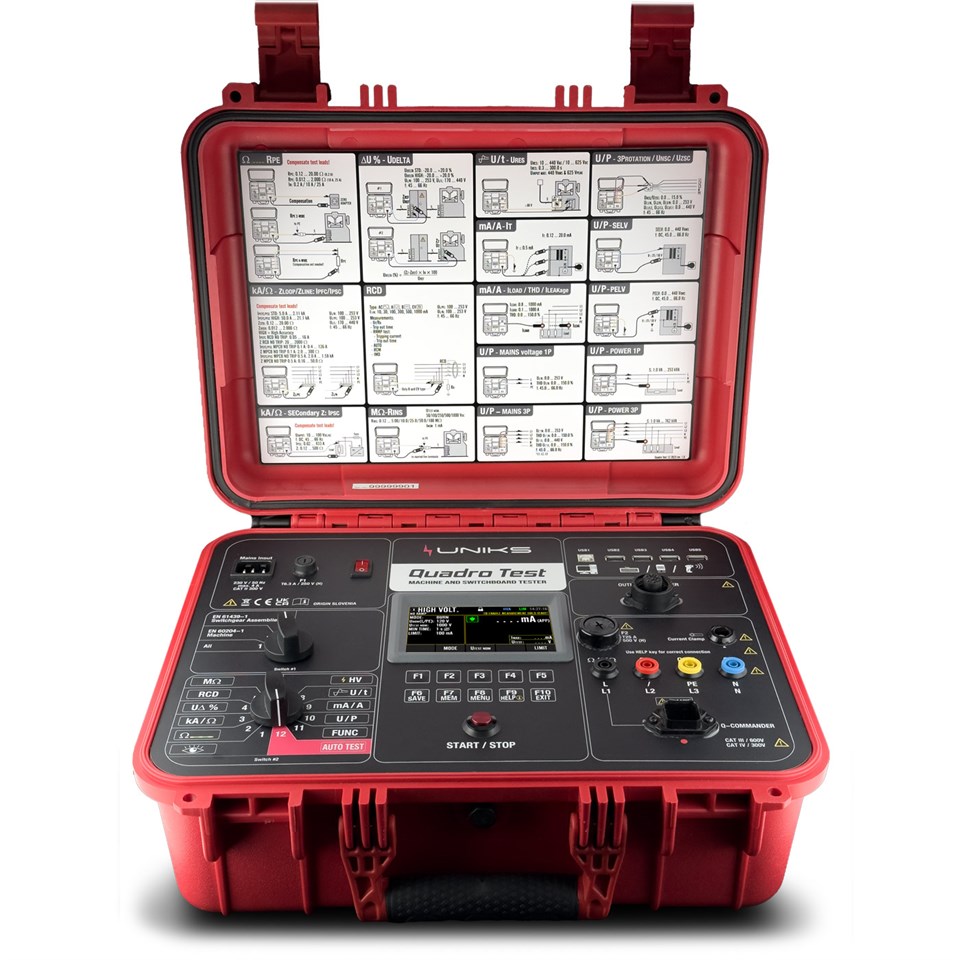

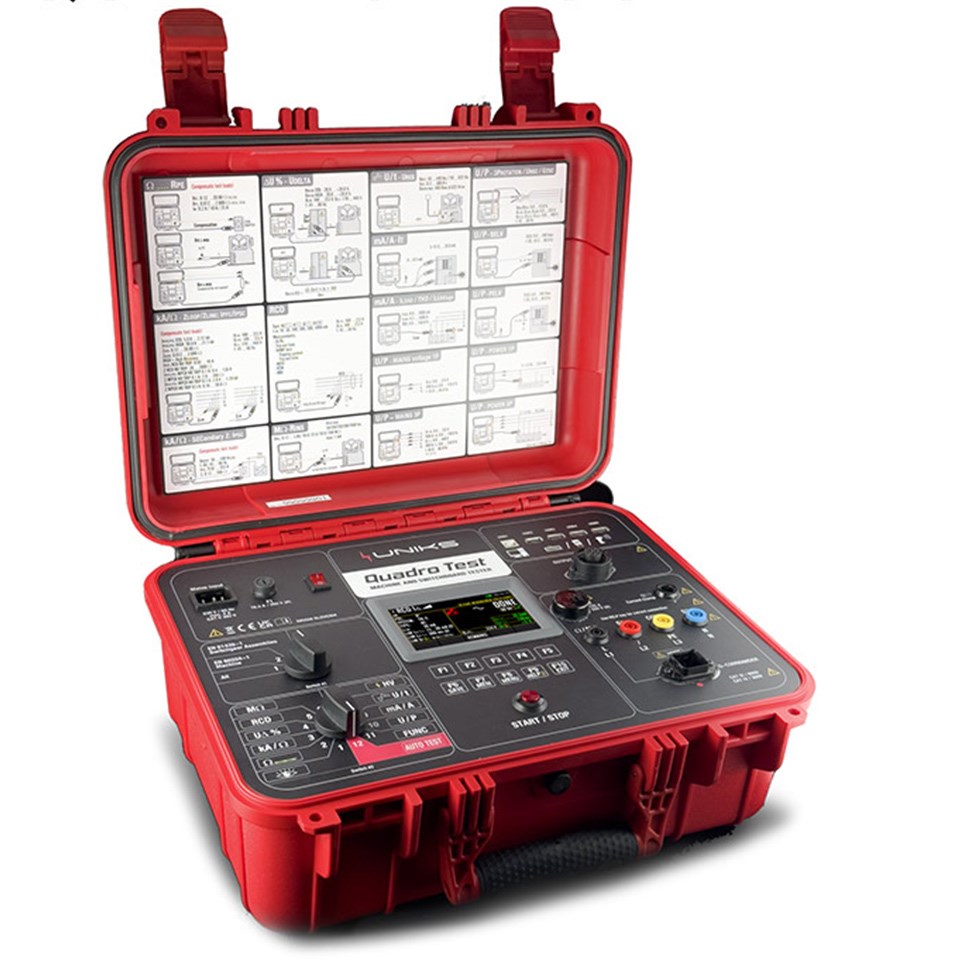

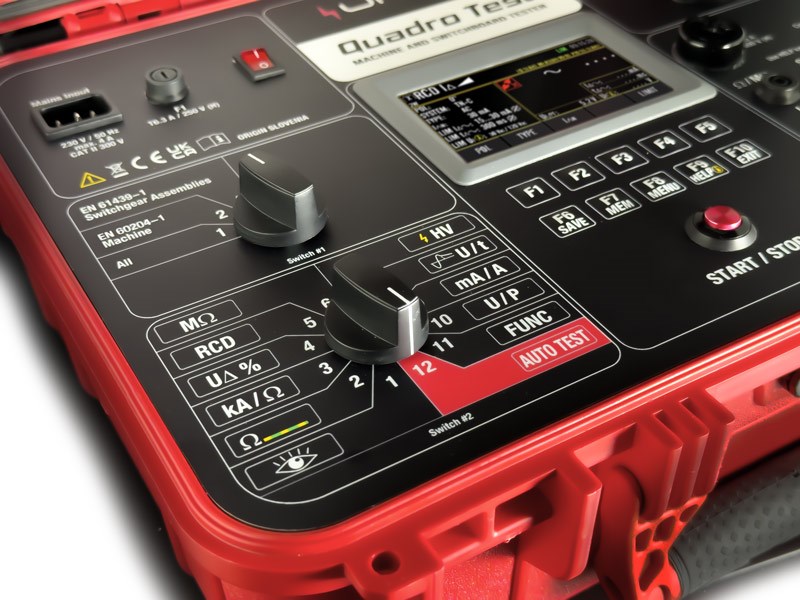

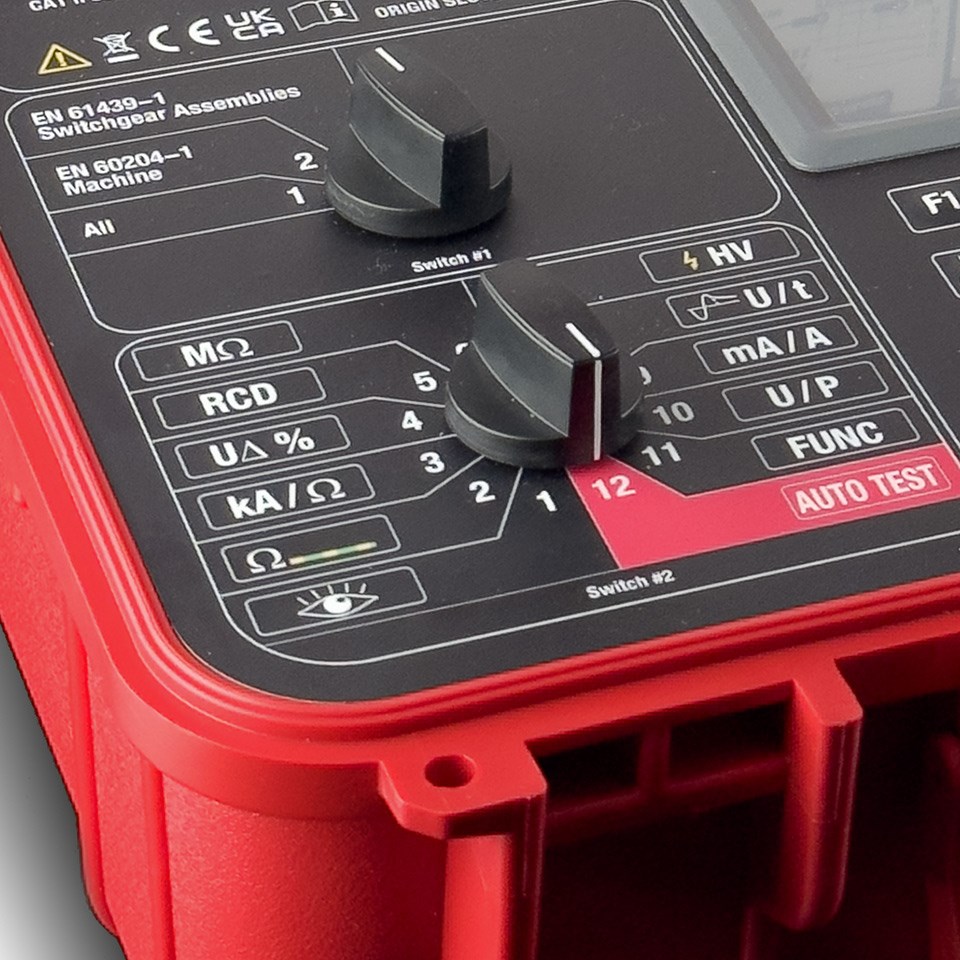

Multifunzione per verifiche di sicurezza elettrica su macchine e quadri elettrici in accordo a IEC/EN60204-1 e IEC/EN61439-1-2
MACCHINE E QUADRI
Continuità dei conduttori di protezione con corrente 200mA, 10A e 25A (2 o 4 fili)
• Resistenza di Isolamento (MΩ) da 50V-100V-250V-500V-1000V
• Verifica della Tensione Residua
• Rigidità dielettrica con accessorio HV5100 fino a 5100V AC
• Misura della corrente di dispersione
• Prova Differenziali RCD tipo A, AC, F ,B, B+ fino a 1A e EV 6mA
– Generali, Selettivi e Ritardati
– Modalità AUTO , TEMPO e CORRENTE e Tensione di contatto Uc
• Z Loop impedenza L-PE
– Impedenza L-PE ad alta corrente e Resistenza Globale di Terra senza intervento del differenziale (circa15mA)
• Z Line impedenza L-N o L-L
– Impedenza L-N o L-L ad alta corrente fino a 120A con risoluzione 0,001Ω .Verifica delle protezioni Magnetotermiche e Fusibili
– ∆V% Caduta di tensione
• Senso ciclico delle Fasi – Tensione – Frequenza – Potenza P-Q-S (Mono e Trifase)
• Memoria Interna e connessione USB per REPORT delle misure
AUTO-TEST E REPORT
• La modalità avanzata AUTO-TEST consente una preparazione semplice e trasparente della sequenza di test, comprese istruzioni, definizione del punto di test e funzionalità organizzative

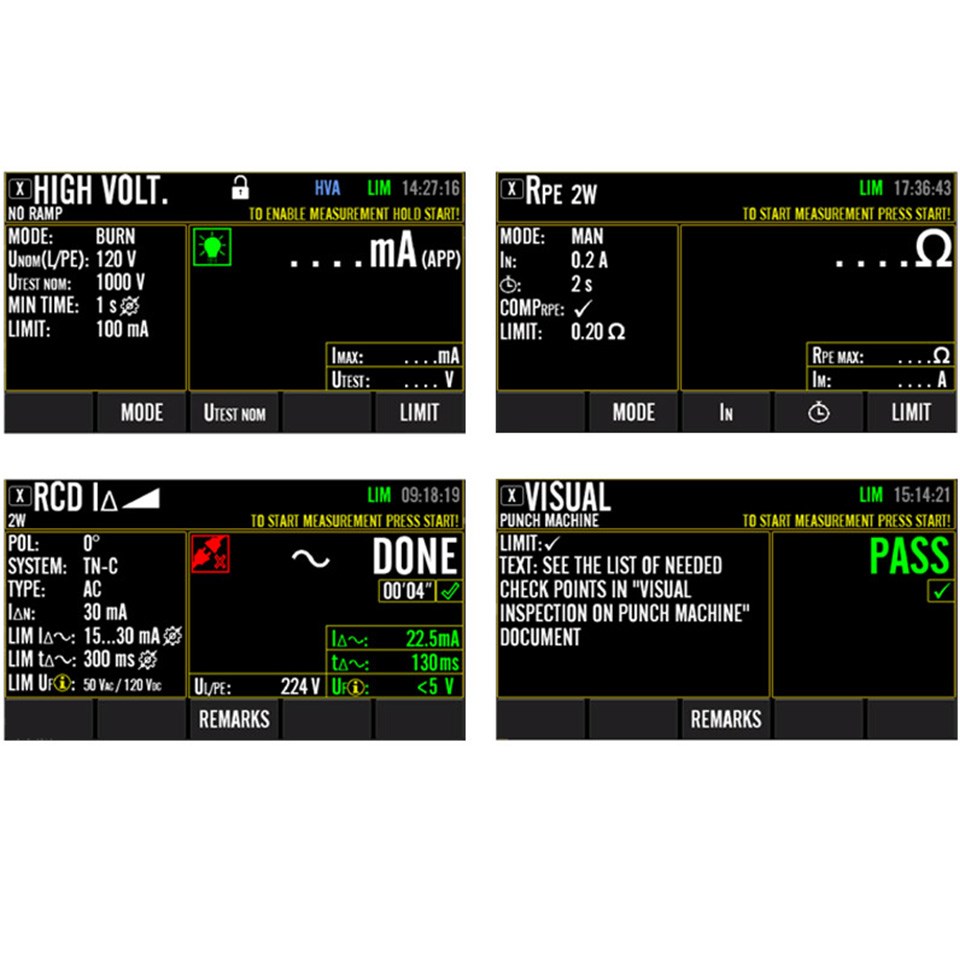

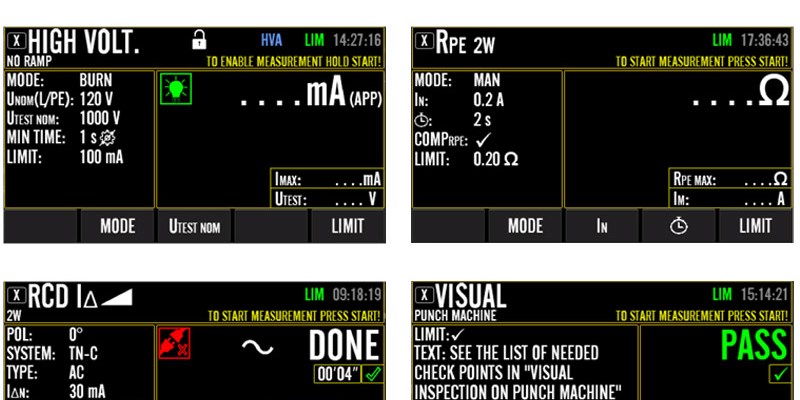

• LCD TFT grafico a colori da 4,3 pollici, 480 × 272 pixel con touch screen per valori di misurazione, valori limite e parametri di test
• Memoria interna per 30.000 locazioni (struttura della memoria ad albero, 4 livelli)

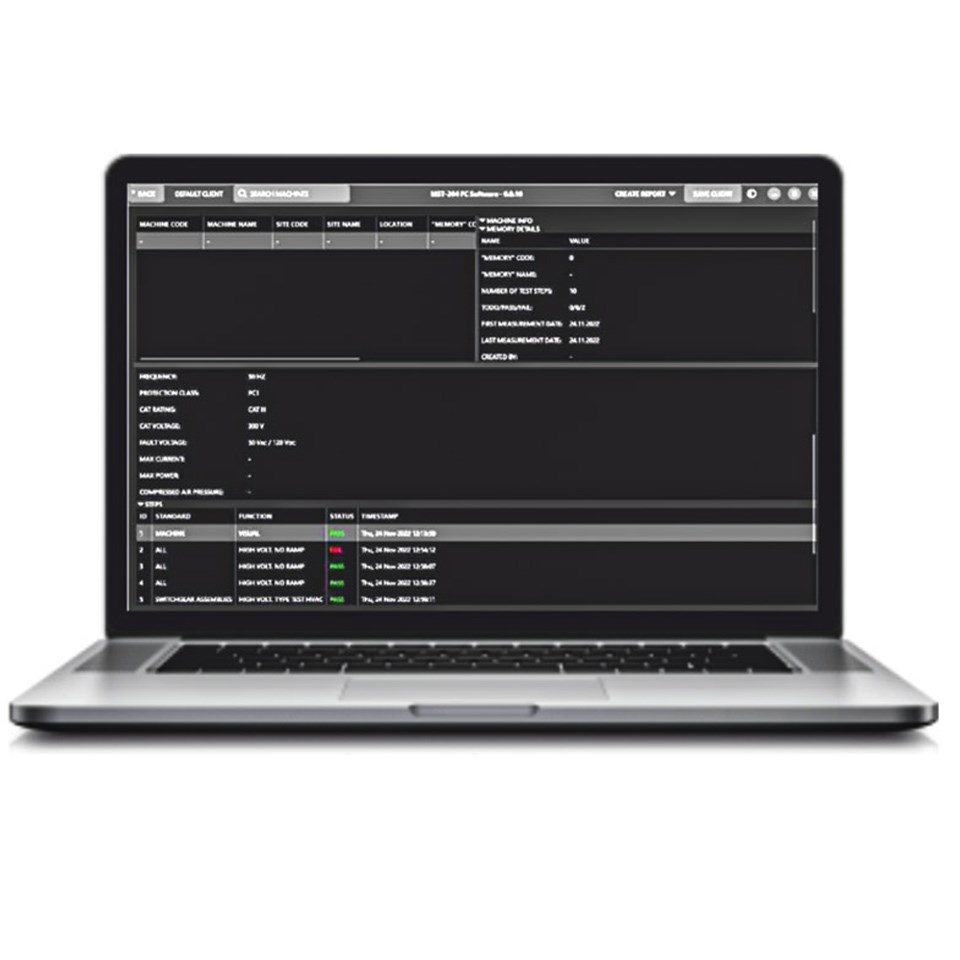

• Interfaccia integrata (USB 2.0) per il trasferimento dei risultati al PC software PC “SW-MST-204” per creare rapporti di prova
MISURA DI IMPEDENZA LINEA/LOOP E CADUTA DI TENSIONE
Quadro esegue anche il test dell’ impedenza di LINEA (Fase-Neutro o Fase-Fase) ad Alta corrente fino a 103A per ottenere valori di impedenza con tre cifre decimali e calcolare la corrente di Cortocircuito presunta.
Anche nei Sistemi TN tramite la funzione ZLoop si potrà eseguire il test ad Alta corrente tra Fase e Terra.
Quadro Test permette di impostare il tipo di Magnetotermico (tipo B,C,K) o Fusibile da testare indicando a Display il risultato OK o No OK.
Sarà possibile anche testare la ΔV% caduta di tensione sulla linea tra un punto e l’ altro dell’ impianto per valutare la percentuale di tensione sulla linea.

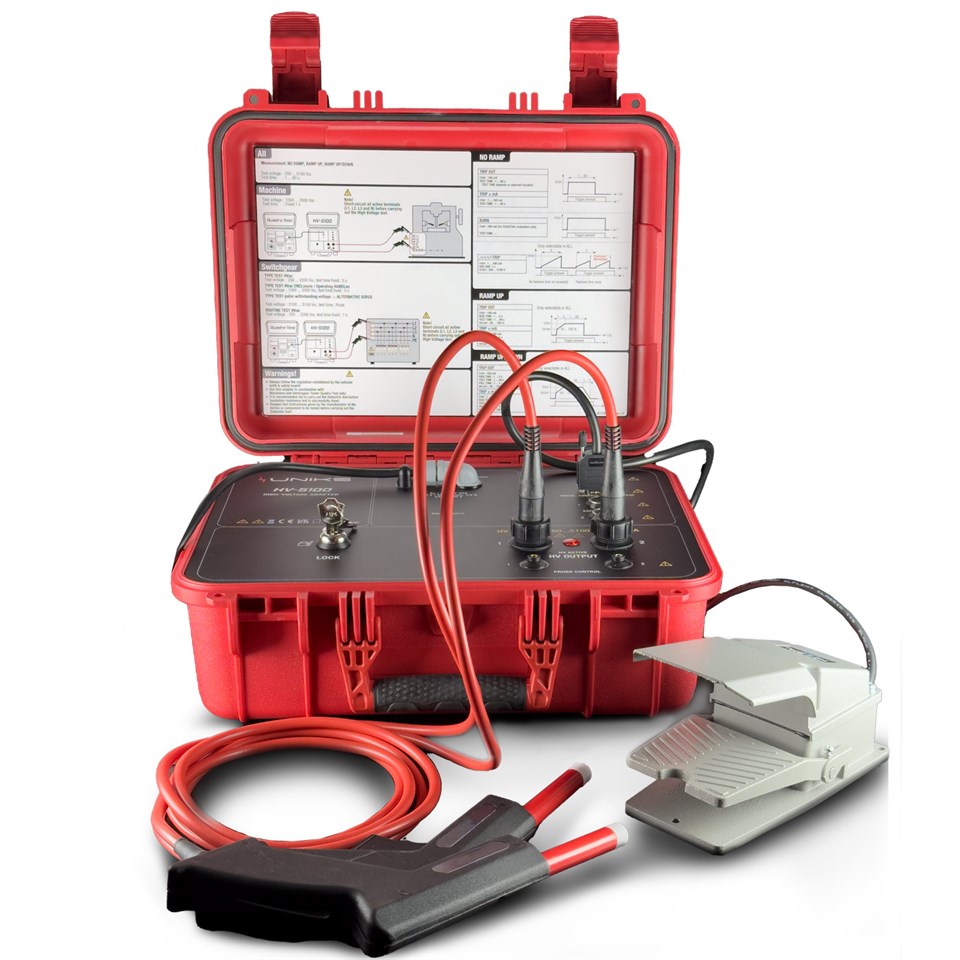

MISURA DELLA RIGIDITÀ DIELETTRICA
Con l ‘ accessorio HV5100 è possibile misurare la Rigidità Dielettrica fino a 5100V AC (IEC/EN60204-1 e IEC/EN61439-1-2)
MACCHINE e QUADRI ELETTRICI
• Tensione di prova selezionabile da 250V a 5100V AC
• Corrente misurabile fino a 200mA
• Test con metodo a RAMPA

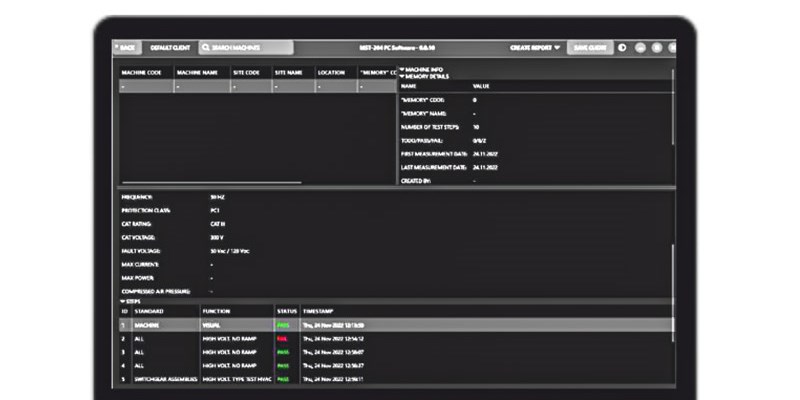

REPORT E ALBERI DI MISURE
Il Quadro test è dotato di uscita USB per il download delle misure e permetterà di creare REPORT professionale di tutte le misure effettuate inoltre la memoria interna permette di creare strutture ad albero su 4 livelli per poter impostare le vostre campagne di misura e REPORT.
Ulteriori quattro interfacce (USB 2.0) per la connessione dello scanner di codici a barre USB opzionale, tastiera USB e memoria USB, tutti funzionanti in parallelo
