EN 60204-1 (sicurezza dei macchinari – Equipaggiamento elettrico delle macchine: requisiti generali)
EN 61439-1 (Switchgear e ControlGear Assemblys a bassa tensione: Regole generali)
EN 61180 (tecniche di test ad alta tensione per apparecchiature a bassa tensione)
EN 50191 (erezione e funzionamento delle apparecchiature di test elettrica)
EN 60974-4 (apparecchiatura di saldatura ad arco: ispezione periodica e Test)
EN 50678/Din VDE 0701 (procedura generale per verificare l’efficacia delle misure di protezione delle apparecchiature elettriche dopo la riparazione)
EN 50699/Din VDE 0702 (test ricorrente di apparecchiature elettriche)
EN 61557-1 (apparecchiatura per il test, misurazione o monitoraggio di Misure protettive: requisiti generali)
EN 61557-2 (resistenza all’isolamento)
EN 61557-3 (impedenza del loop)
EN 61557-4 (resistenza della connessione terrestre e legame equipotenziale)
EN 61557-6 (efficacia di RCD)
EN 61557-7 (sequenza di fase)
EN 61557-10 (apparecchiature di misurazione combinate per test, misurazione o monitoraggio delle misure protettive)
EN 61557-11 (efficacia di RCM)
EN 61557-14 (apparecchiature per testare la sicurezza dell’elettrica Attrezzatura di macchinari)
EN 61557-16 (apparecchiature per testare l’efficacia delle misure di protezione delle apparecchiature elettriche e/o delle attrezzature elettriche mediche)Sicurezza:
EN/IEC 61010-1: 2010 (terza edizione) (requisiti di sicurezza per le apparecchiature elettriche per la misurazione, il controllo e l’uso di laboratorio-Requisiti generali)
EN/IEC 61010-2-30: 2010 (Requisiti di sicurezza per le apparecchiature elettriche per la misurazione, il controllo e l’uso di laboratorio-Requisiti particolari per le apparecchiature con circuiti di test o misurazione)
EN/IEC 61010-31: 2015 (requisiti di sicurezza per i gruppi di sonda portatili e manipolati a mano per test elettrici e misurazione)
EN/IEC 61010-2-34: 2017 e EN/IEC 61010-2-34: 2021 (Requisiti di sicurezza per le apparecchiature di misurazione per la resistenza all’isolamento e le apparecchiature di prova per la resistenza elettrica)EMC:
EN 61326-1: 2013 (ambiente industriale)Alimentazione 230 V +10 %/-15 % o 240V +6 %/-10 %, 50 Hz Display Visualizzazione su quadro Test Memoria Quadro Test Chiave di sicurezza 2 chiavi metalliche Sicurezza IEC/EN 61010-1, doppio isolamento Temperatura operativa 0 ÷ 30°C Categoria di misura CAT III 600V / CAT IV 300 V Grado di protezione IP IP65 (chiuso) e IP40 (Aperto) Grado di inquinamento 2 Normativa di rifeimento Dimensioni Quadro Test (L x W x H): 405 x 330 x 180 mm Peso 13,1 Kg Accessori in dotazione
• Adattatore ad alta tensione HV5100 con cavo di rete/comunicazione fisso da 1,8 m
• Pistola di prova HV SP02 senza interruttore “START”, con cavo da 2 m, 2 pz
• Pedale P-204 con cavo da 3 m
• Borsa morbida per accessori
• Istruzioni di sicurezza Adattatore ad alta tensione

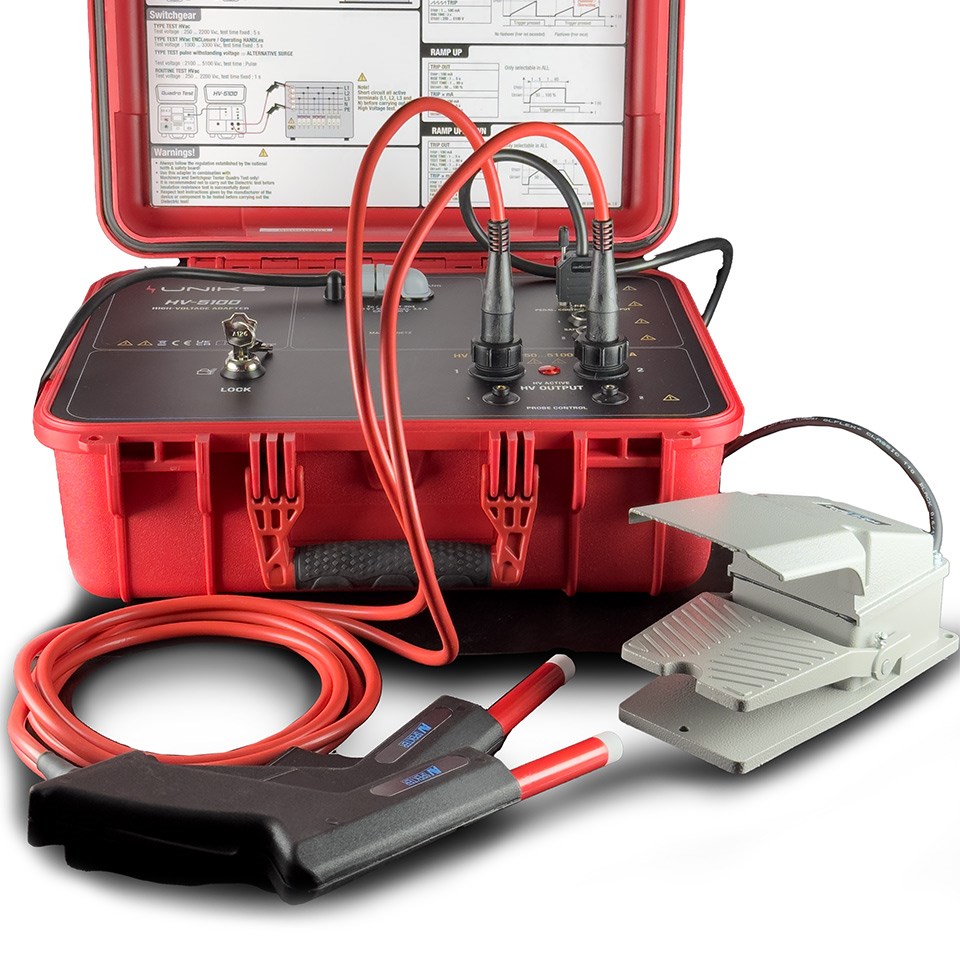

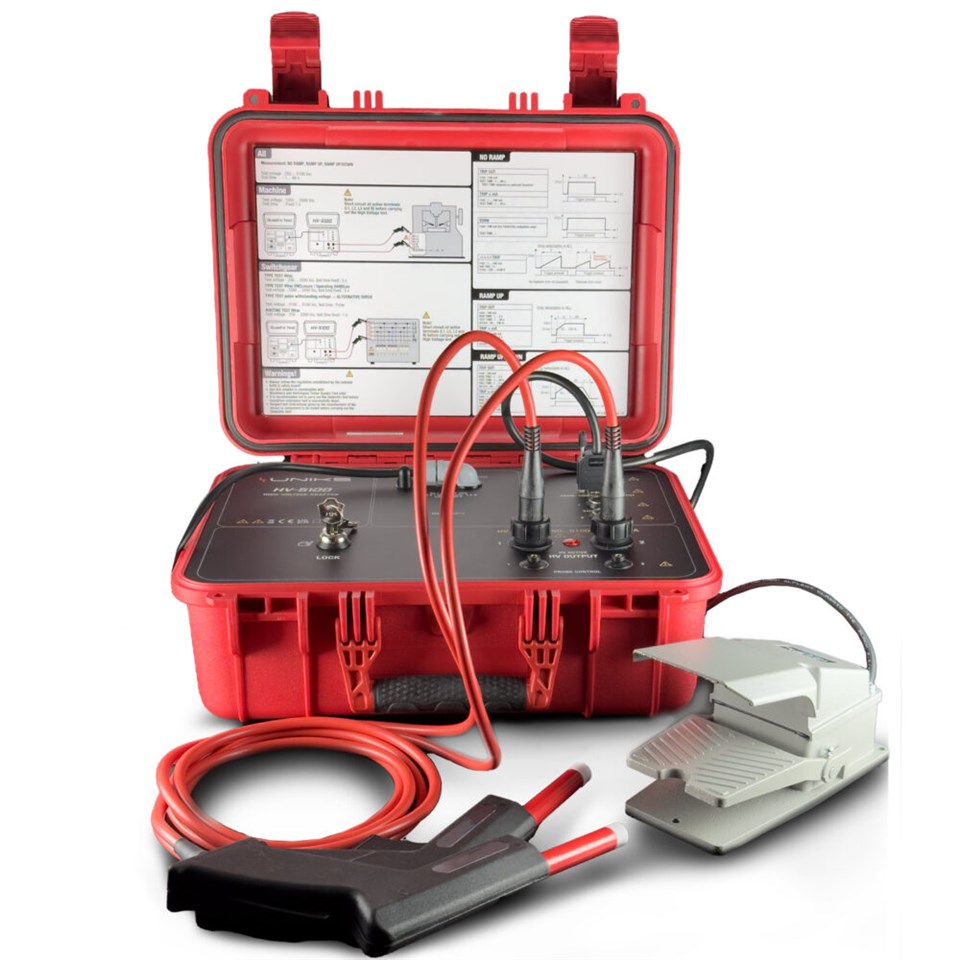

Adattatore per misura di Rigidità dielettrica per Quadro Test
MISURA DELLA RIGIDITÀ DIELETTRICA
Con l ‘ accessorio HV5100 è possibile misurare la Rigidità Dielettrica fino a 5100V AC (IEC/EN60204-1 e IEC/EN61439-1-2) MACCHINE e QUADRI ELETTRICI
- Tensione di prova selezionabile da 250V a 5100V AC
- Corrente misurabile fino a 200mA
- Test anche con con metodo a RAMPA
MODALITÀ DI GENERAZIONE HV FINO A 5100V
RAMPA
La tensione di prova verrà attivata tramite una rampa di avvio e verrà disattivata immediatamente dopo aver terminato il test
TRIP
La tensione di prova verrà generata in impulsi. La tensione di prova in ciascun impulso inizia da zero e viene gradualmente aumentata fino al valore impostato (se la corrente di dispersione limite impostata non viene raggiunta durante la prova a impulsi) o fino al valore in cui viene raggiunta la corrente di dispersione impostata. I cicli sono periodici. Modalità
BURN
La tensione di prova verrà applicata alle pistole di prova indipendentemente dal valore della corrente di dispersione. Anche in caso di cortocircuito il test non verrà interrotto, fare attenzione a rispettare l’uso INTERMITTENTE in questo caso, vedere le specifiche tecniche nel Manuale utente Adattatore ad alta tensione HV5100 . La corrente di dispersione limite può essere regolata su 1… 100 mA e viene utilizzato solo per la valutazione finale del risultato del test.
Modalità TRIP OUT
La tensione di prova verrà applicata alle pistole di prova e verrà automaticamente spenta quando il PEDALE (o gli interruttori “START” sulle pistole HV) viene rilasciato o quando trascorre il tempo di prova impostato (regolabile 1 … 60 s) o quando la corrente di dispersione raggiunge 100 mA (fissa valore).
Modalità TRIP × mA
La tensione di prova verrà applicata alle pistole di prova e verrà automaticamente spenta quando il PEDALE (o gli interruttori “START” sulle pistole HV) viene rilasciato o quando scade il timer impostato (regolabile 1 … 60 s) o quando la corrente di dispersione raggiunge il valore limite impostato (regolabile 1…100 mA).
