- Tensione: TRMS, picco, fattore cresta 3 canali
- Corrente: TRMS, picco, fattore cresta 4 canali
- Potenza (attivo, reattivo, apparente)
- Misure di potenza pienamente conformi a IEEE 1459 (attivo, non attivo, fondo,armonica, carico sbilanciamento) e metodo classico (vettoriale o aritmetico)
- VFD (unità di frequenza variabili)
- Sbilanciamento, misurazione dello sfarfallio
- Analisi armonica e interarmonica fino a 50 armoniche, misurazione THD
- Energia (attiva, reattiva, generata, consumata)
- Acquisizione e registrazione di eventi di alimentazione (arresti, interruzioni, picchi,buchi)
- Analisi della qualità dell’alimentazione secondo EN 50160
- Registrazione fino a 7 allarmi regolabili
- Misurazione della temperatura
- Fattore di potenza cosphi
Ingressi di tensione AC + DC Numero di ingressi 4 Tensione nominale (L - N) Fase (L-N): 50… 1000 Vrms/linea (L-L): 50… 1730 Vrms Campo di misura 10%… 150% della tensione nominale Accuratezza IEC 61000-4-30 classe S, 7 k campioni per sec @ 50/60 Hz, sincronizzarsi con freq di rete. Frequenza di Campionamento 1.7 k campioni per sec @ VFD (5Hz – 110 HZ)
12.2 k campioni per sec @ 400HZ
42.5….69.0 HZ ± 10mHzGamma frequenze di rete 5….110 Hz ± 10mHz (VFD)
335, 0… 465, 0 Hz ± 100 mHzIngressi di corrente AC + DC Numero di ingressi 3 Range con pinze Flex 3… 6000 bracci ± 1,5% di m.v Rance con morsetti 50Mm….1200 BRACCI ± 0,5% di m.v. Accessori in dotazione

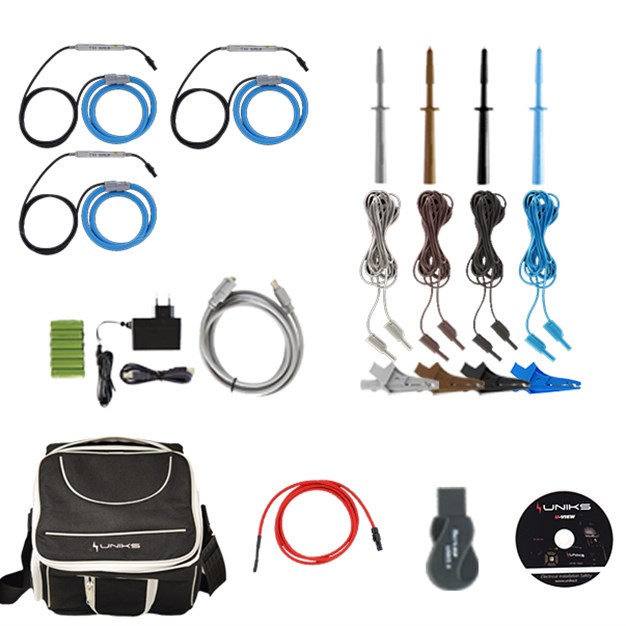

A1135: Adattatore di alimentazione 12V / 1,2 A
A1310: Clip coccodrillo blu
A1547: Clip coccodrillo grigio
A1297: Clip coccodrillo marrone
A1013: Clip coccodrillo nero
A1458: Lettore di schede SanDisk microSD
A1227: Trasduttori di corrente flessibili3000 / 300 / 30 A , 3 pcs
A1313: PC SW PowerView3
A1298: Sonda di prova marrone
A1015: Sonda di prova blu
A1453: Sonda di prova grigia
A1014: Sonda di prova nero
A1512: 4 Cavi nero,rosso,marrone,grigio
Borsa morbida
Manuale d’uso
Manuale di istruzioni e manuale su CD
Certificato di calibrazione

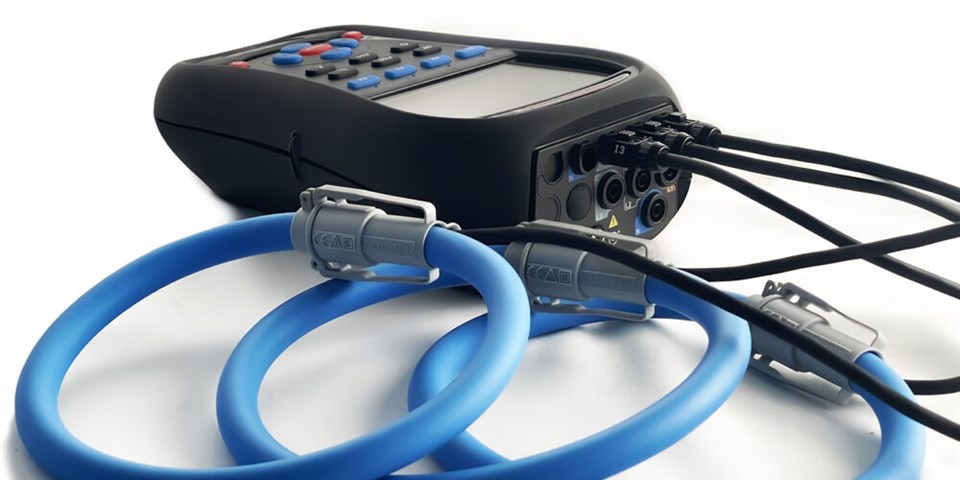

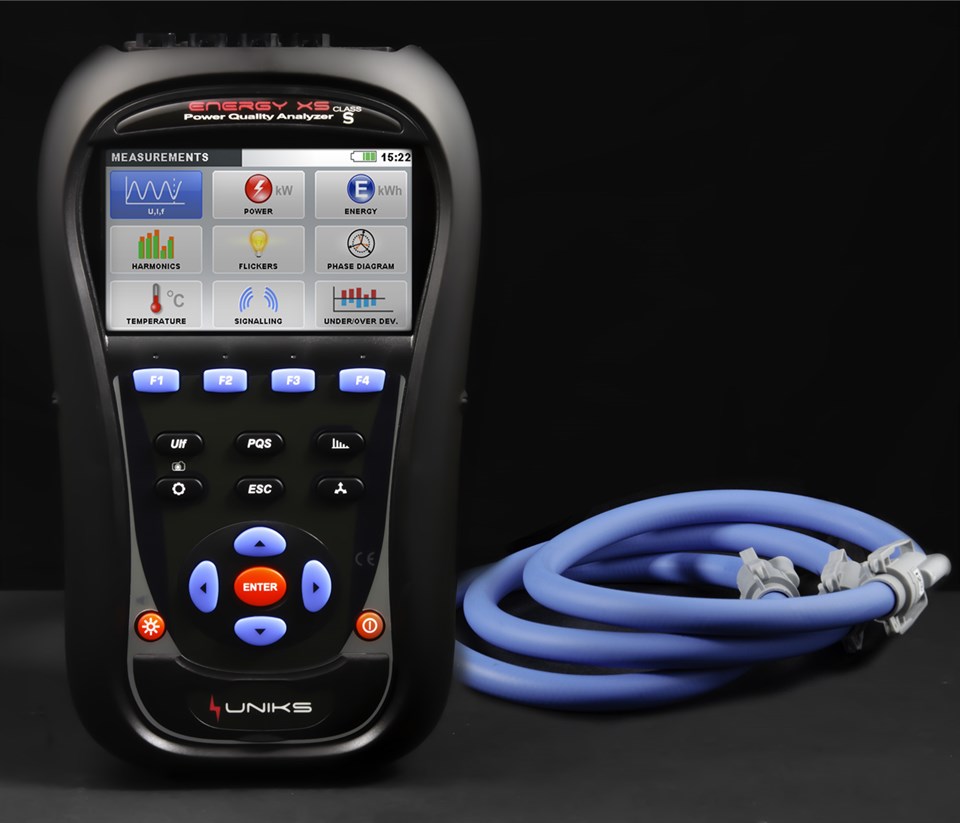

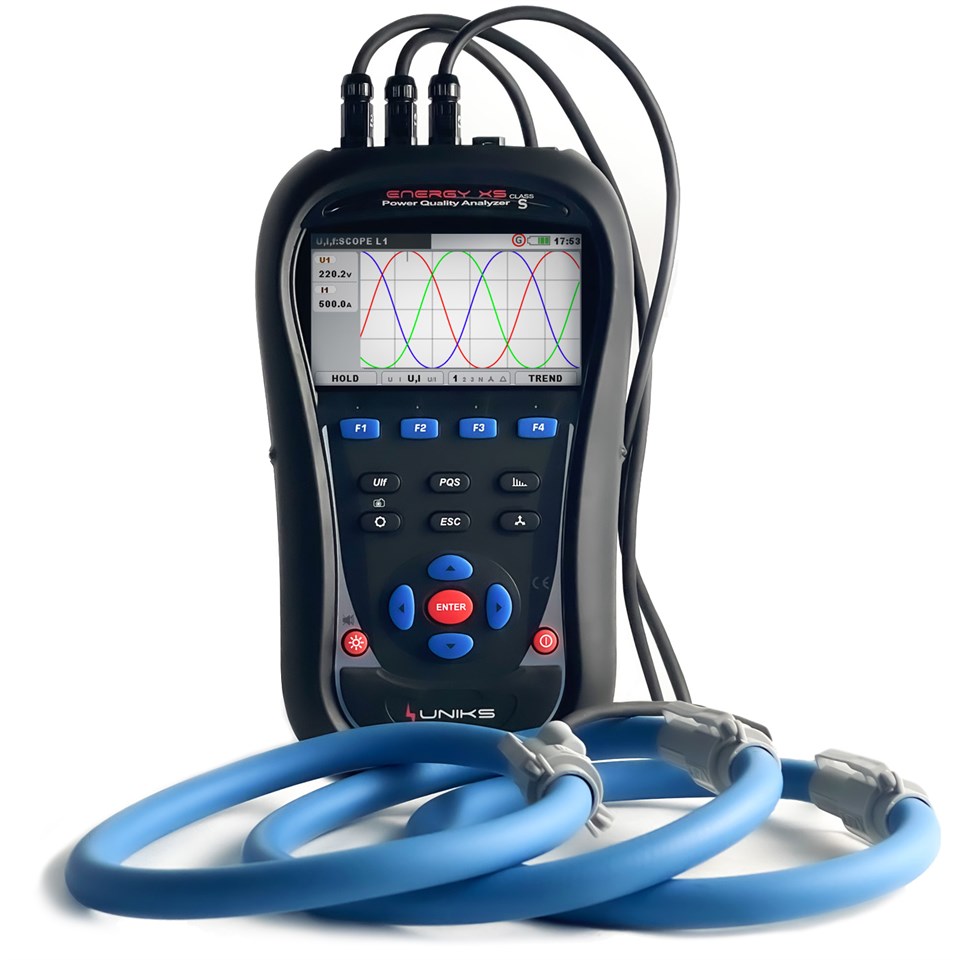

ENERGY XS analizzatore di rete ideato per i consumi energetici e analisi delle armoniche.Uniks ENERGY XS è un analizzatore di rete trifase portatile in classe S (IEC 61000-4-30) appositamente progettato per la registrazioni e analisi dei consumi ENERGETICI e analisi della QUALITÀ DI RETE.
Uniks ENERGY XS è uno strumento perfetto per effettuare lunghe registrazioni grazie all’ SD CARD espandibile fino a 32GB e la successiva elaborazione dei dati registrati sarà semplice e completa di tutte le grandezze come Potenza, Energia , Armoniche di Tensione e di Corrente fino alla 50ª con la possibilità di analizzare anche le inter-armoniche, analisi accurate di cosphi ed EVENTI come buchi, picchi e interruzioni di Tensione.
Il pacchetto software avanzato per PC PowerView3 contiene le funzionalità necessarie per la valutazione dei risultati dei fenomeni di qualità dell’alimentazione e la creazione di report complessi come:
• Report secondo la NORMA EN 50160.
• Report dei consumi energetici.
• Estrazione di tutta la registrazioni in Excel per gestire i dati secondo le proprie esigenze.

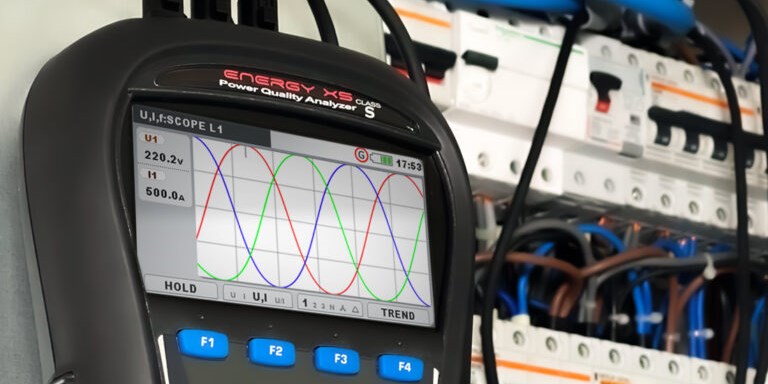

SEMPLICE DA INSTALLARE
Grazie ad una calamita posta sul retro dello strumento sarà immediato il posizionamento per lunghe registrazioni.
Inoltre la funzione PINZE INTELLIGENTI vi aiuterà a settare correttamente lo strumento prima di avviare una registrazione impostando in AUTOMATICO la scala di corrente e riconoscendo il tipo di pinze (FLEX/TOROIDE/DISPERSIONE) collegata agli ingressi di corrente.
L’ Energy XS esegue registrazioni di tutti i sistemi Trifase con Neutro o Senza Neutro fino a sistemi monofase.
Basterà premere INIZIO per dare il via alla registrazione di tutti i parametri inclusi gli EVENTI di Tensione.
REGISTRA SEMPRE TUTTI I PARAMETRI
Energy XS è dotato di memoria SD espandibile fino a 32GB, questo permette di registrare sempre tutti i parametri relativi alla power quality senza alcuna impostazione aggiuntiva e tutto secondo la CLASSE S (IEC 61000-4-30)
Le grandezze registrate sono:
- Tensioni (Trifase – Monofase)
- Correnti (possibilità di registrare anche la corrente di Neutro)
- Potenza Attiva – Reattiva – Apparente (Trifase – Monofase)
- Energia Attiva – Reattiva – Apparente (Trifase – Monofase)
- Potenza Fondamentale (Dovuta solo alle componenti 50/60 Hz)
- Potenza Non Fondamentale ( Dovuta solo alle Armoniche)
- Potenza Combinata (Potenza Totale consumata)
- PF (Fattore di potenza) e DPF (Cos-phi)
- Armoniche di Tensione/Corrente fino alla 50ª su tutte le fasi
- Interarmoniche di Tensione/Corrente su tutte le fasi
- THD% su tutte le grandezze
- Flicker
- Squilibrio delle fasi
- Eventi come Buchi, Picchi e interruzioni
SOFTWARE POWER 3
Terminata la registrazione basterà installare il SW Power View ed inserire l’ SD card nel vostro PC per iniziare l’ analisi delle vostre registrazioni

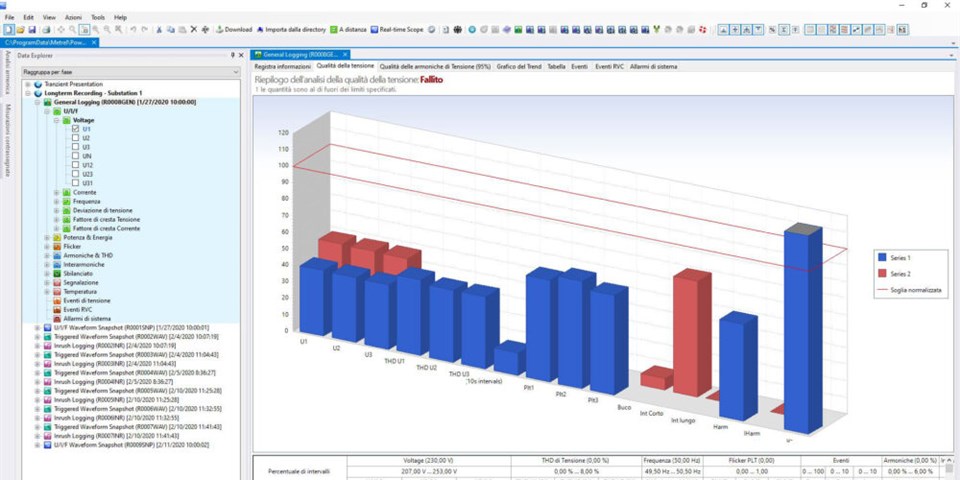

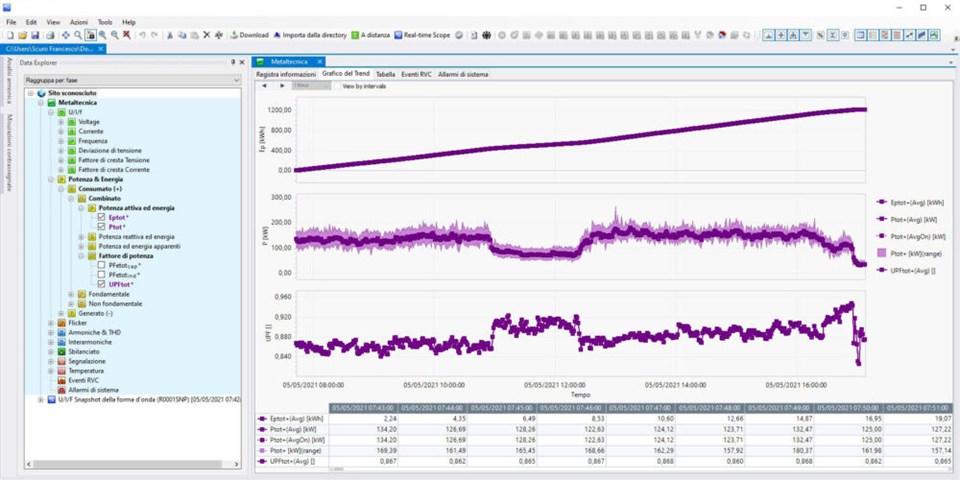

ANALISI ENERGETICA
Si potrà facilmente eseguire un’ analisi completa dei consumi energetici con la possibilità di distinguere le grandezze capacitive o induttive tutto in relazione al PF (Power Factor) o DFP (Cos-phi)

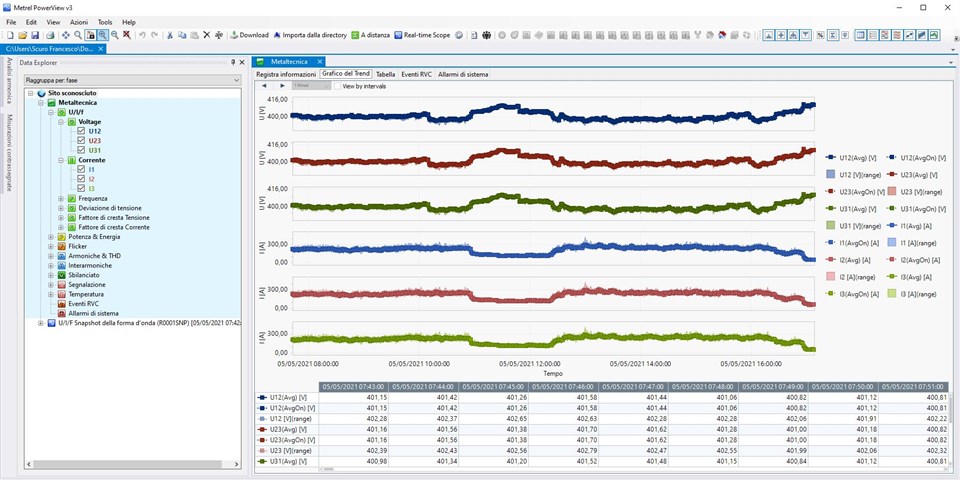

ANALISI DI TUTTE LE GRANDEZZE
Il SW Power View permette di visualizzare una vasto numero di grandezze registrate e metterle in relazione attraverso i grafici quindi sarà semplice vedere come variano le Tensioni o le Correnti di tutte le Fasi in esame.

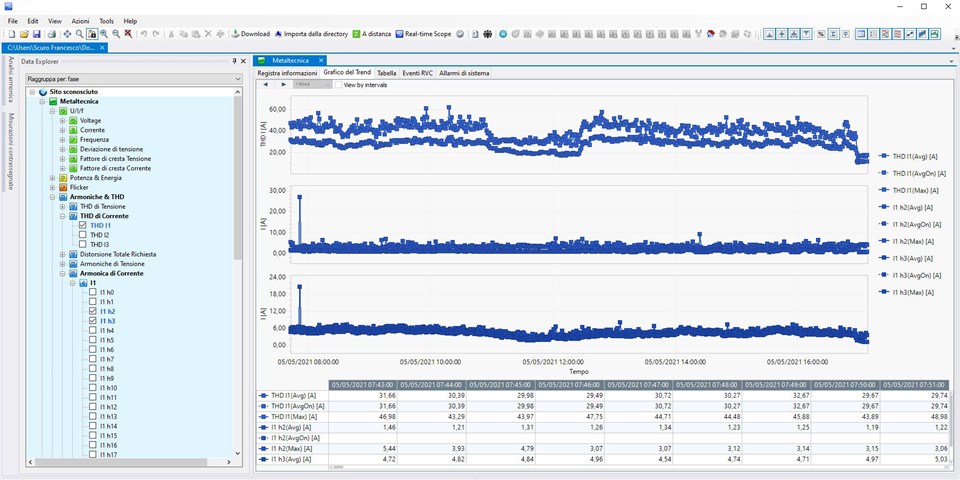

ANALISI DELLE ARMONICHE
L’ Analisi delle Armoniche diventa molto semplice grazie alla possibilità di analizzare velocemente l’ andamento del THD% (distorsione Armonica Totale) per tutte le Tensioni e Correnti ed eventualmente esaminare Armonica per Armonica di ogni singola Tensione/Corrente per individuare quale di queste può rappresentare un problema per il nostra Analisi.

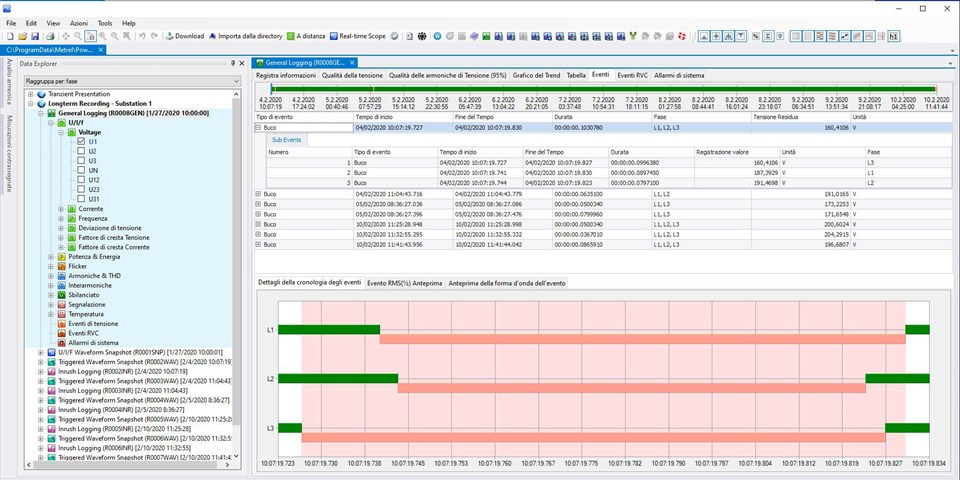

ANALISI DEI BUCHI, PICCHI E INTERRUZIONI DI TENSIONE
La pagina relativa agli EVENTI mostrerà una serie di Buchi, Picchi o Interruzioni sia a livello tabellare che a livello grafico così da individuare subito la fase, l’ ora e la dorata di tale Evento.

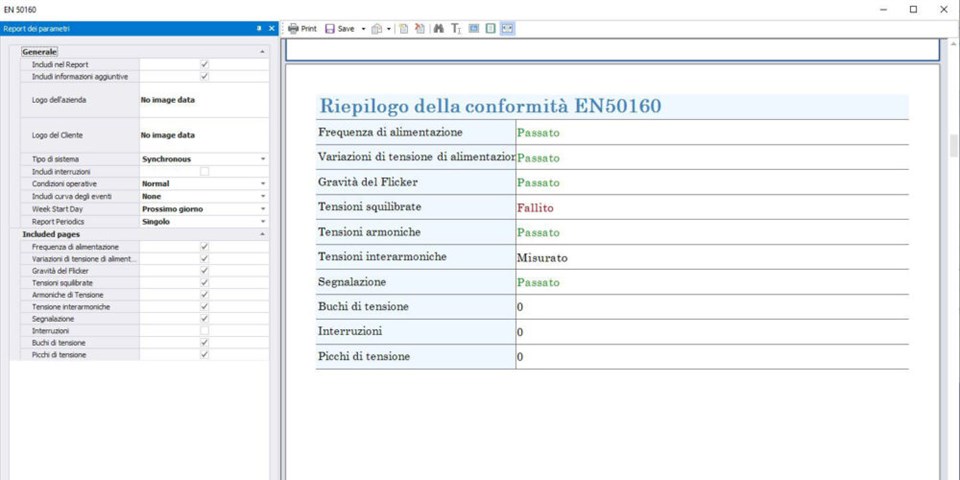

REPORT AUTOMATICO EN50160 O REPORT DEI CONSUMI
Uno strumento molto efficace è la generazione dei REPORT che tramite pochi click si potrà ottenere una serie di REPORT già reimpostati oppure se si preferisce gestire i dati esternamente basterà eseguire un’ esportazione in file .xls
