Analizzatori Qualità delle Rete

ENERGY XA

Analizzatore qualità di rete in classe A

    • Tensione: TRMS, picco, fattore di cresta 5 canali
    • Corrente: TRMS, picco, fattore di cresta 4 canali
    • Potenza (attiva, reattiva, apparente)
    • Misure di potenza pienamente conformi allo standard IEEE 145 (attivo, non attivo, fondamentale, armonico, carico squilibrio) e metodo classico (vettore o aritmetica)
    • VFD (azionamenti a frequenza variabile)
    • Squilibrio, misurazione dello sfarfallio
    • Analisi armonica e interarmonica fino a 50 armoniche, misurazione THD
    • Energia (attiva, reattiva, generata, consumata)
    • Acquisizione e registrazione di eventi di alimentazione (arresti, interruzioni, buchi e picchi)
    • Analisi della qualità della potenza secondo EN 50160
    • Registrazione fino a 7 allarmi regolabili
    • Registrazione dei transitori
    • Misurazione della temperatura
    • Fattore di potenza cosphi
  • Ingressi di TensioneAC + DC
    Numero di Ingressi    5
    Tensione nominale (L-N)Fase (L-N): 50… 1000 Vrms/linea (L-L): 50… 1730 Vrms
    Campo di Misura    10%… 150% della tensione nominale
    AccuratezzaIEC 61000-4-30 classe A, ± 0,1% della tensione nominale, 7 k campioni per sec @ 50/60 Hz, sincronizzarsi con freq di rete.
    Frequenza di Campionamento1.7 k campioni per sec @ VFD (5Hz – 110 HZ)
    12.2 k campioni per sec @ 400HZ
    42.5….69.0 HZ ± 10mHz
    Gamma Frequenza di Rete    5….110 Hz ± 10mHz (VFD)
    335, 0… 465, 0 Hz ± 100 mHz
    Ingressi di CorrenteAC + DC
    Numero di ingressi4
    Range con pinze Flex3… 6000 bracci ± 1,5% di m.v
    Range con morsetti50Mm….1200 BRACCI ± 0,5% di m.v.

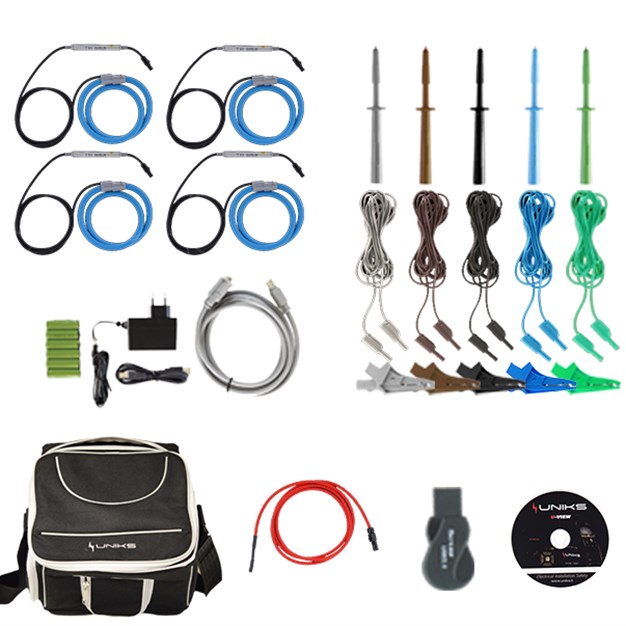

  • Accessori in dotazione

    A1135: Adattatore di alimentazione 12V / 1,2 A
    A1310: Clip coccodrillo blu
    A1547: Clip coccodrillo grigio
    A1297: Clip coccodrillo marrone
    A1309: Clip coccodrillo verde
    A1013: Clip coccodrillo nero
    A1458: Lettore di schede SanDisk microSD
    A1227: Trasduttori di corrente flessibili3000 / 300 / 30 A , 4 pcs
    A1313: PC SW PowerView3
    A1575: RS232, cavo patch USB ed Ethernet
    A1298: Sonda di prova marrone
    A1015: Sonda di prova blu
    A1453: Sonda di prova grigia
    A1014: Sonda di prova nero
    A1062: Sonda di prova verde
    A1354: Sonda di temperatura
    A1459: 5 Cavi nero,rosso,verde,marrone,grigio
    Borsa morbida
    Manuale d’uso
    Manuale di istruzioni e manuale su CD
    Certificato di calibrazione

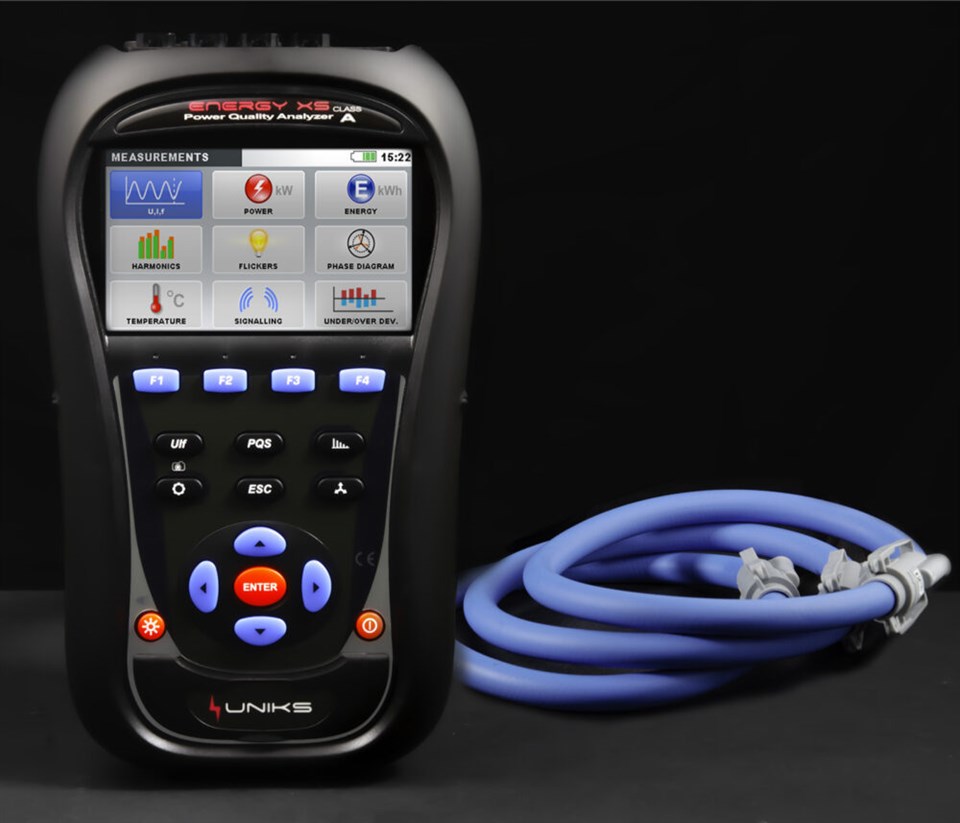

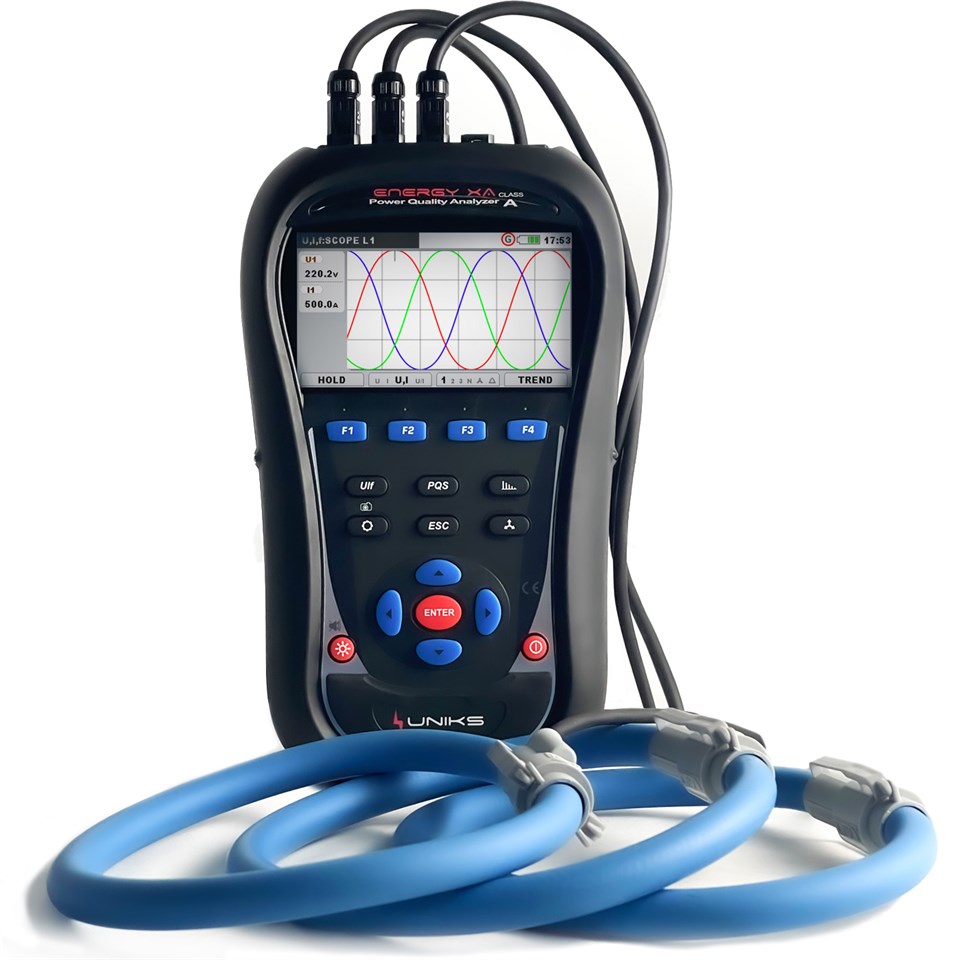

ENERGY XA analizzatore di rete in classe a (IEC 61000-4-30)

Caratteristiche principali

SEMPLICE DA INSTALLARE

Grazie ad una calamita posta sul retro dello strumento sarà immediato il posizionamento per lunghe registrazioni.

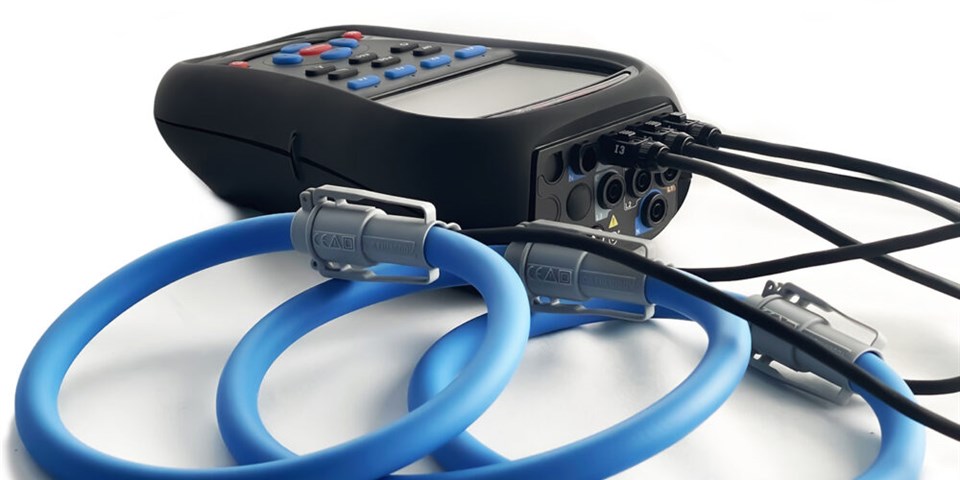

Inoltre la funzione PINZE INTELLIGENTI vi aiuterà a settare correttamente lo strumento prima di avviare una registrazione impostando in AUTOMATICO la scala di corrente e riconoscendo il tipo di pinze (FLEX/TOROIDE/DISPERSIONE) collegata agli ingressi di corrente.

L’ Energy XA esegue registrazioni di tutti i sistemi Trifase con Neutro o Senza Neutro fino a sistemi monofase.

Basterà premere INIZIO per dare il via alla registrazione di tutti i parametri inclusi gli EVENTI di Tensione.

REGISTRA SEMPRE TUTTI I PARAMETRI

Energy XA è dotato di memoria SD espandibile fino a 32GB, questo permette di registrare sempre tutti i parametri relativi alla power quality senza alcuna impostazione aggiuntiva e tutto secondo la CLASSE S (IEC 61000-4-30)

Le grandezze registrate sono:

  • Tensioni (Trifase – Monofase)
  • Correnti (possibilità di registrare anche la corrente di Neutro)
  • Potenza Attiva – Reattiva – Apparente (Trifase – Monofase)
  • Energia Attiva – Reattiva – Apparente (Trifase – Monofase)
  • Potenza Fondamentale (Dovuta solo alle componenti 50/60 Hz)
  • Potenza Non Fondamentale ( Dovuta solo alle Armoniche)
  • Potenza Combinata (Potenza Totale consumata)
  • PF (Fattore di potenza) e DPF (Cos-phi)
  • Armoniche di Tensione/Corrente fino alla 50ª su tutte le fasi
  • Interarmoniche di Tensione/Corrente su tutte le fasi
  • THD% su tutte le grandezze
  • Flicker
  • Squilibrio delle fasi
  • Eventi come Buchi, Picchi e interruzioni
  • Correnti di Spunto
  • Transitori Veloci

SOFTWARE POWER 3

Terminata la registrazione basterà installare il SW Power View ed inserire l’ SD card nel vostro PC per iniziare l’ analisi delle vostre registrazioni

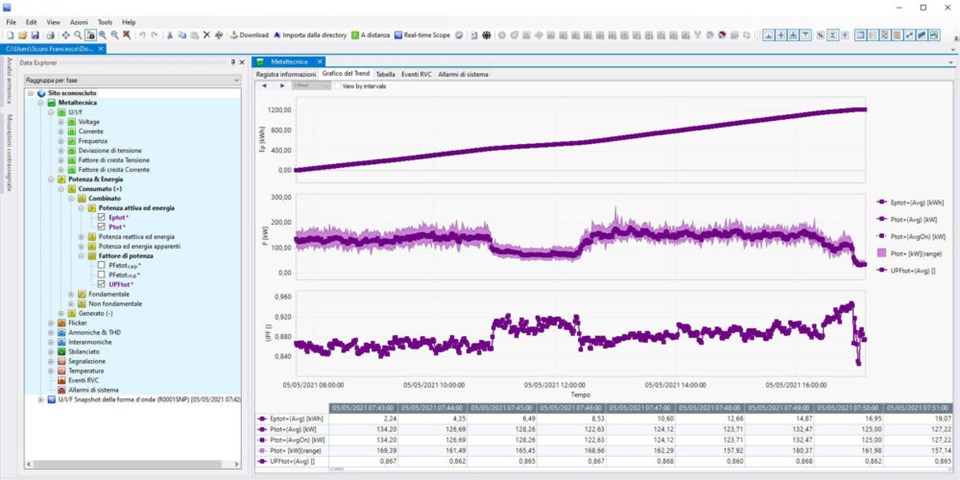

ANALISI ENERGETICA

Si potrà facilmente eseguire un’ analisi completa dei consumi energetici con la possibilità di distinguere le grandezze capacitive o induttive tutto in relazione al PF (Power Factor) o DFP (Cos-phi)

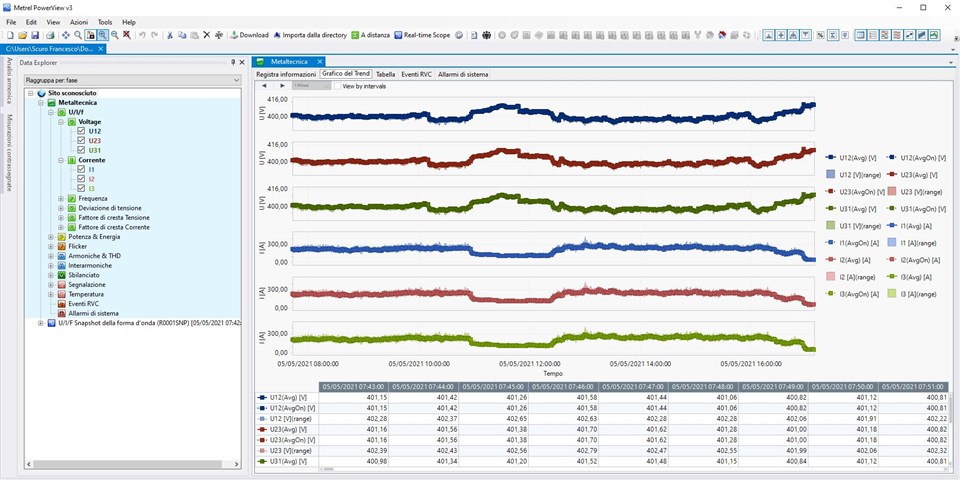

ANALISI DI TUTTE LE GRANDEZZE

Il SW Power View permette di visualizzare una vasto numero di grandezze registrate e metterle in relazione attraverso i grafici quindi sarà semplice vedere come variano le Tensioni o le Correnti di tutte le Fasi in esame.

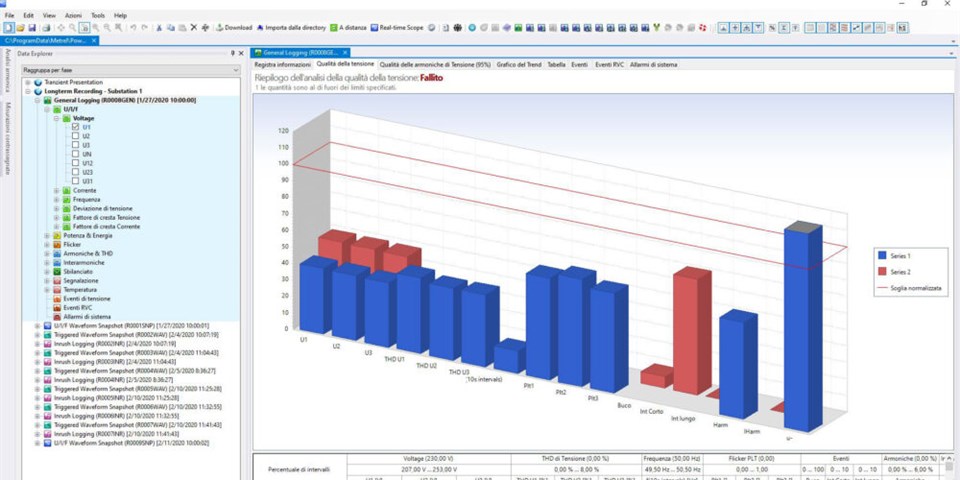

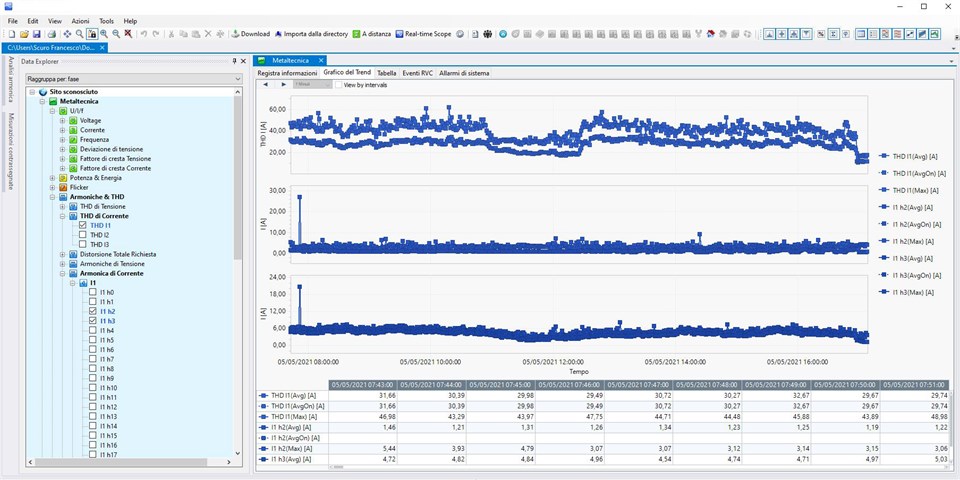

ANALISI DELLE ARMONICHE

L’ Analisi delle Armoniche diventa molto semplice grazie alla possibilità di analizzare velocemente l’ andamento del THD% (distorsione Armonica Totale) per tutte le Tensioni e Correnti ed eventualmente esaminare Armonica per Armonica di ogni singola Tensione/Corrente per individuare quale di queste può rappresentare un problema per il nostra Analisi.

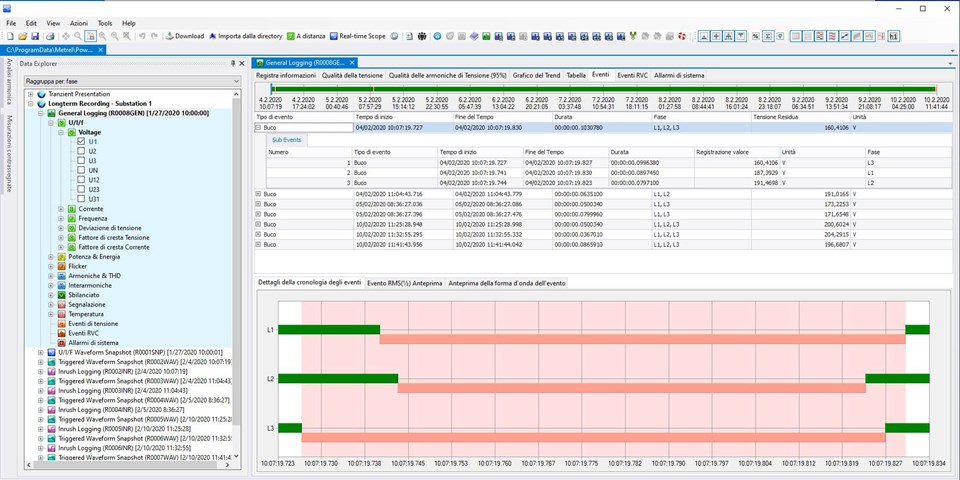

ANALISI DEI BUCHI, PICCHI E INTERRUZIONI DI TENSIONE

La pagina relativa agli EVENTI mostrerà una serie di Buchi, Picchi o Interruzioni sia a livello tabellare che a livello grafico così da individuare subito la fase, l’ ora e la dorata di tale Evento.

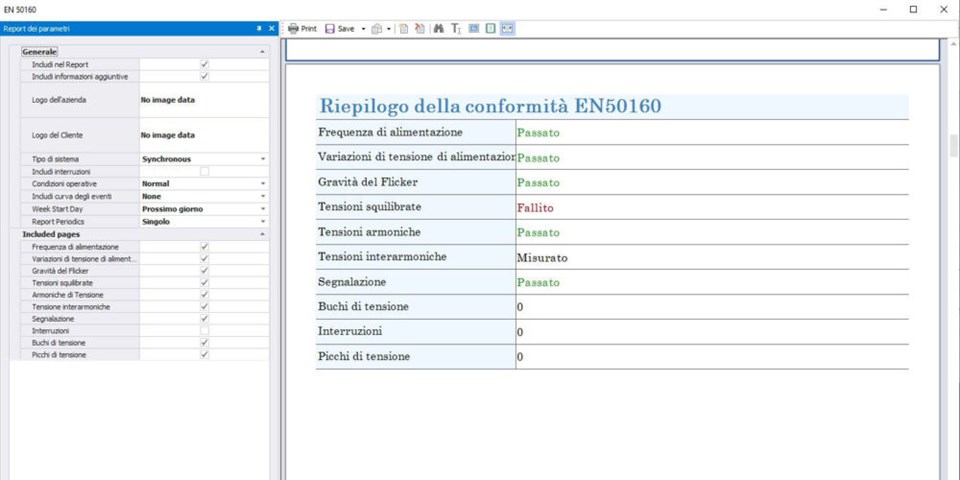

REPORT AUTOMATICO EN50160 O REPORT DEI CONSUMI

Uno strumento molto efficace è la generazione dei REPORT che tramite pochi click si potrà ottenere una serie di REPORT già reimpostati oppure se si preferisce gestire i dati esternamente basterà eseguire un’ esportazione in file .xls
